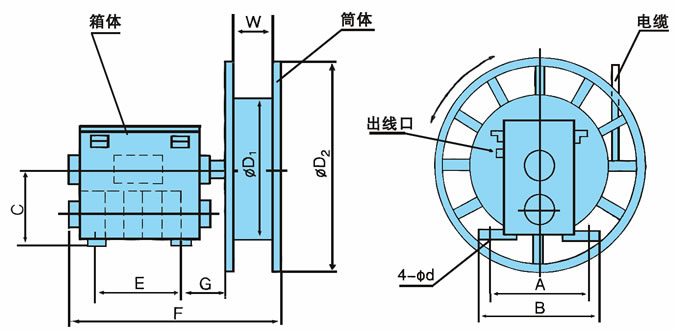

JT系列悬臂式电缆卷筒外型尺寸图:
JT系列悬臂式电缆卷筒外型尺寸表:
外形序号
A
B
C
D1
D2
d
E
F
G
W
质量kg
1
410
450
462
800
1300
18
520
1010
105
250
360
2
1000
380
JT系列悬臂式电缆卷筒主要技术参数表：
电缆型号
允许电流A
50m系列
外型序号
60m系列
70m系列
80m系列
100m系列
连续
一分开
一分关
YC
3×25+1×10
91
125
JTC125-60-4-Ⅲ
JTC125-70-4-Ⅲ
JTD125-60-4-Ⅲ
JTD125-70-4-Ⅲ
3×35+1×10
113
150
JTC150-50-4-Ⅲ
JTC150-60-4-Ⅲ
JTC150-70-4-Ⅲ
JTD150-50-4-Ⅲ
JTD150-60-4-Ⅲ
JTD150-70-4-Ⅲ
3×50+1×16
140
190
JTC190-50-4-Ⅲ
JTD190-50-4-Ⅲ
UC
3×35+1×6+4×4
110
JTC150-50-8-Ⅲ
JTC150-60-8-Ⅲ
JTD150-50-8-Ⅲ
JTD150-60-8-Ⅲ
CRHF
10×2.5
12
20
JTC20-60-10-Ⅲ
JTC20-70-10-Ⅲ
JTD20-60-8Ⅲ
JTD20-70-10-Ⅲ
12×2.5
JTC20-60-12-Ⅲ
JTC20-70-12-Ⅲ
JTD20-60-12-Ⅲ
JTD20-70-12-Ⅲ
YC3×10+1×6
50
65
JTD65-80-4-Ⅲ
JTD65-100-4-Ⅲ
YC3×16+1×6
60
85
JTD85-80-4-Ⅲ
JTD85-100-4-Ⅲ
选型注意事项： １、本系列卷筒适用于第３０页示意图所示安装方式Ｃ、Ｄ。 ２、安装方式示意图中其他方式，也可选用该系列卷筒。我们将根据用户要求选型设计。 ３、电缆用户自备。
